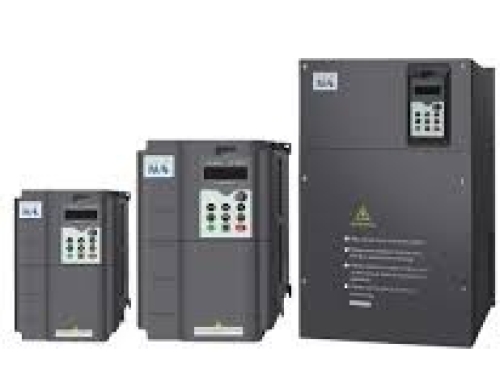

“Khóa học Phân tích – Chuẩn đoán – Sửa chữa biến tần công nghiệp…) tại VNT được xây dựng và cập nhật liên tục chương trình để mang lại cho học viên đầy đủ kiến thức và kỹ năng chuyên môn thực chiến.
Học viên tại VNT: Sau khi hoàn thành khóa học, Học viên được hỗ trợ tư vấn chuyên môn trọn đời; được tham gia học 1 lần nữa bất kỳ nội dung nào hoặc toàn bộ khóa học MIỄN PHÍ trong vòng 1 năm.”
- Sinh viên các trường kỹ thuật, sinh viên sắp tốt nghiệp, kỹ sư mới đi làm từ 1 – 3 năm cần nắm vững kiến thức chuyên môn nghề, nâng cao kỹ năng về “Phân tích – Chuẩn đoán – Sửa chữa biến tần công nghiệp” thực chiến.
- Kỹ sư làm cho Chủ đầu tư, Giám sát, Thi công hệ thống tự động hoá nhà máy, hệ thống SCADA trong công nghiệp....
- Kỹ sư tư vấn, thiết kế, lập trình hệ thống tự động hoá, SCADA.... có sử dụng Biến tần công nghiệp.
- Kỹ sư các ngành kỹ thuật làm việc trực tiếp tại nhà máy.
- Học viên muốn nâng cao khả năng “Phân tích – Chuẩn đoán – Sửa chữa biến tần công nghiệp”
Sau khi học xong chuyên đề này Học viên:
- Hiểu vững nền tảng lý thuyết: Nắm rõ bản chất chuyển mạch năng lượng của nguồn xung, cơ chế điều khiển PWM và nguyên lý làm việc của từng khối chức năng trong hệ thống.
- Phân tích cơ chế ổn định điện áp: Giải thích được nguyên lý điều khiển vòng kín, vai trò của mạch hồi tiếp và các cơ chế bảo vệ trong việc duy trì điện áp đầu ra ổn định.
- Thực hiện quy trình sửa chữa chuẩn công nghiệp: Áp dụng phương pháp kiểm tra, đo kiểm và khoanh vùng hư hỏng một cách hệ thống, đảm bảo an toàn và chính xác.
- Xử lý sự cố chuyên sâu: Chẩn đoán và khắc phục hiệu quả các lỗi phổ biến, bao gồm sự cố liên quan đến linh kiện công suất và IC nguồn tích hợp.
- Phân tích nguyên nhân gốc và phòng ngừa hư hỏng: Đánh giá đúng nguyên nhân gây sự cố, xây dựng quy trình bảo trì phòng ngừa nhằm nâng cao độ tin cậy và tuổi thọ thiết bị công nghiệp.
- Kiểm tra kiến thức: Sau khóa học, học viên sẽ được kiểm tra để đánh giá mức độ hiểu biết về lý thuyết và khả năng áp dụng vào thực tế.
- Chứng nhận hoàn thành khóa học: Cấp chứng nhận cho những học viên hoàn thành khóa học và có khả năng “Phân tích – Chuẩn đoán – Sửa chữa biến tần công nghiệp” trong các ứng dụng thực tế.
NỘI DUNG CHUYÊN ĐỀ
- Ứng dụng biến tần trong thực tế sản xuất.
- Vai trò của biến tần trong điều khiển động cơ
- Các môi trường làm việc thường gặp: nhà máy cơ khí, bơm nước, quạt công nghiệp, thang máy…
- Các dạng hư hỏng phổ biến do môi trường, tải và lưới điện.
- An toàn điện khi sửa biến tần.
- Đặc điểm bus DC 300V đối với nguồn 1 pha và 540-600V đối với nguồn 3 pha.
- Cách kiểm tra và xả tụ DC link đúng kỹ thuật.
- Nguy cơ điện áp tồn dư trên tụ sau khi ngắt nguồn.
- Quy tắc sử dụng nguồn ngoài để test an toàn
- Cấu trúc tổng thể của biến tần.
- Khối chỉnh lưu AC sang DC.
- Tụ DC link và điện trở xả.
- Khối công suất IGBT hoặc IC công suất tích hợp.
- Mạch driver điều khiển IGBT và cách ly.
- Nguồn phụ tạo 5V, 12V, 15V cho mạch điều khiển.
- Board điều khiển có vi xử lý, EEPROM và mạch giao tiếp.
- Các mạch bảo vệ quá áp, quá dòng, quá nhiệt, phát hiện mất nguồn vào.
- Nguyên lý hoạt động cơ bản.
- Nguyên lý chỉnh lưu và tạo bus DC.
- Nguyên lý nguồn xung tạo điện áp phụ (flyback cơ bản).
- Nguyên lý điều chế PWM tạo điện áp 3 pha.
- Giới thiệu điều khiển V/F và điều khiển vector (mức độ cơ bản).
- Nguyên lý mạch drive IGBT và mạch chống chập trong IC công suất.
- Nhận diện linh kiện và đo kiểm cơ bản
- Cách nhận biết IGBT module, cầu diode, tụ DC link, opto cách ly, điện trở xả, cảm biến nhiệt.
- Cách đo kiểm cầu diode và IGBT bằng đồng hồ số.
- Cách kiểm tra nguồn 5V - 12V - 15V trên board điều khiển.
- Nhận biết dấu hiệu linh kiện cháy, nổ, rò rỉ, phù tụ.
- Thực hành
- Đo bus DC thực tế.
- Kiểm tra nguồn phụ trên board.
- Đo kiểm IGBT và cầu diode.
- Xác định các khối chức năng trên board thật.
- Quy trình sửa biến tần theo 6 bước chuẩn
- Kiểm tra nguồn vào và cầu chì.
- Kiểm tra bus DC.
- Kiểm tra nguồn phụ điều khiển.
- Kiểm tra khối công suất.
- Kiểm tra driver và tín hiệu kích.
- Kiểm tra mạch điều khiển và mã lỗi.
- Lỗi chập cầu diode hoặc chập bên trong IC công suất
- Triệu chứng khi cắm điện bị nổ cầu chì hoặc nhảy CB.
- Cách xác định chập giữa các chân U, V, W và DC+.
- Phân biệt chập do diode hay do transistor công suất.
- Các nguyên nhân gây chập: quá tải, mất pha, driver lỗi, tụ DC yếu.
- Quy trình thay IC công suất hoặc IGBT module đúng kỹ thuật.
- Lỗi chết tầng công suất
- Hiện tượng chỉ hỏng một nhánh pha.
- Nguyên nhân do driver kích sai, bootstrap lỗi, nguồn kích không đủ áp.
- Kiểm tra điện áp gate - emitter.
- Kiểm tra mạch cách ly driver.
- Cách thay module và kiểm tra lại trước khi cấp nguồn.
- Nguyên lý và sửa chữa nguồn xung
- Cấu trúc nguồn xung tạo điện áp điều khiển.
- Trường hợp có 300V bus DC nhưng đầu ra nguồn phụ bằng 0V.
- Trường hợp điện áp ra thấp và dao động.
- Trường hợp điện áp ra cao bất thường.
- Phương pháp chia bệnh khối nguồn theo từng tầng: sơ cấp - hồi tiếp - opto - IC dao động.
- Quy trình xử lý nguồn bị chập công suất sơ cấp.
- Thực hành
- Sửa một board lỗi chập công suất.
- Sửa nguồn không lên.
- Thay IGBT module và kiểm tra driver sau khi thay.
- Phân tích các lỗi bảo vệ phổ biến
- Mạch phát hiện nguồn vào và lỗi mất áp.
- Lỗi quá áp DC bus và nguyên nhân do lưới hoặc tái sinh năng lượng.
- Lỗi quá dòng đầu ra và hiện tượng IF ngược E.
- Lỗi quá nhiệt do quạt hỏng hoặc cảm biến sai.
- Lỗi do điện trở xả hoặc opto hồi tiếp hỏng.
- Cách phân biệt lỗi thật và lỗi giả do tín hiệu sai.
- Sửa board điều khiển và vi xử lý
- Sơ đồ điện áp chuẩn của board điều khiển.
- Trường hợp vi xử lý không hoạt động.
- Kiểm tra thạch anh dao động và nguồn 5V.
- Lỗi EEPROM làm sai tham số.
- Hư hỏng các IC đệm, IC khuếch đại, IC giao tiếp gây báo lỗi OL2.
- Kiểm tra và xử lý triết áp chỉnh tốc độ.
- Phân tích nguyên nhân gốc gây hỏng công suất
- Lỗi do tải cơ khí kẹt trục hoặc quá tải.
- Lỗi do mất pha nguồn vào.
- Lỗi do quá áp lưới hoặc sét lan truyền.
- Lỗi do driver kích không cân bằng.
- Lỗi do nguồn phụ không ổn định.
- Xây dựng checklist bảo trì định kỳ
- Kiểm tra tụ DC link và độ phồng tụ.
- Kiểm tra quạt và nhiệt độ tản nhiệt.
- Kiểm tra siết chặt module công suất.
- Kiểm tra điện áp nguồn phụ.
- Đánh giá môi trường làm việc (bụi, ẩm, rung).
- Sửa một biến tần lỗi tổng hợp.
- Phân tích nguyên nhân hư hỏng.
- Đưa ra giải pháp tránh tái phát.
